Instandsetzung der Turmfassade und der Vorhalle der Liebfrauenkirche zu Worms (2004-2010)

Die Turmfassade an der Westgruppe umfasst die beiden Türme, das westliche Giebelfeld und die Vorhalle. Um für die Zeit der Instandsetzung der Vorhalle einen angemessenen Zugang zur Liebfrauenkirche zu ermöglichen, wurde das Südportal ebenfalls restauriert. Die Arbeiten begannen 2004 mit der Instandsetzung des schwer geschädigten Helms des Südturmes: Umlaufende Rissbildungen machten zunächst eine Sicherung der dünnwandigen Turmhelmschale notwendig. Für die Instandsetzung in Situ wurde eine innenliegende Konstruktion in Zusammenarbeit mit der Tragwerksplanung entwickelt.

Danach musste der im Giebelfeld eingebaute und bereits deformierte Treppenturm instand gesetzt werden. Auch hier wurde eine innenliegende Stahlkonstruktion zur Aufnahme der Schubkräfte aus dem Fensterbogen des Giebelfeldes im Mauerwerk eingebaut.

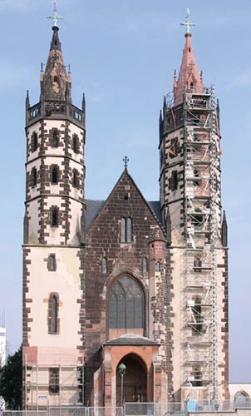

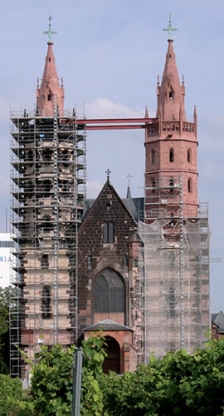

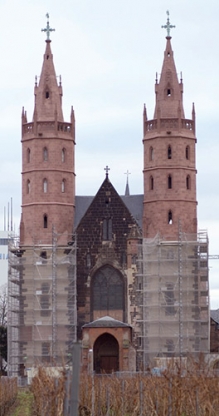

Im Anschluss wurden die beiden Turmfassaden Zug um Zug von oben nach unten instand gesetzt: Zunächst die oktogonalen Turmaufsätze und danach die Turmschäfte. Im Anschluss daran erfolgte die Restaurierung des Südportals und das westliche Giebelfeld.

2010 endeten die Arbeiten mit der Restaurierung des Westportales und der Vorhalle, deren Dach und Gewölbeausmalung rekonstruiert wurde.

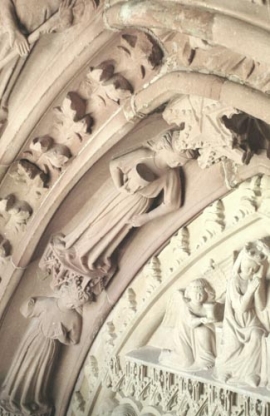

Restaurierungsarbeiten: Steinrestaurierung, Putzinstandsetzungen, Steinaustausch, Neuverfugung, Putzergänzungen, Neufassung nach bauzeitlichen Befunden


http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_HKArchitekten_Liebfrauenkirche_18.jpg

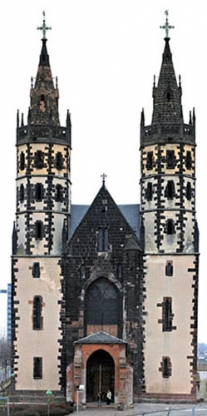

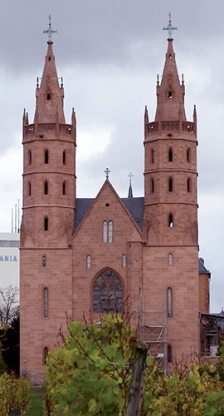

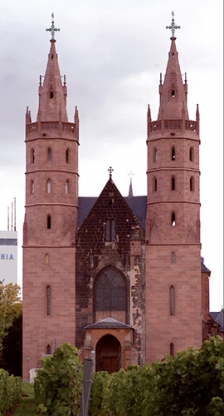

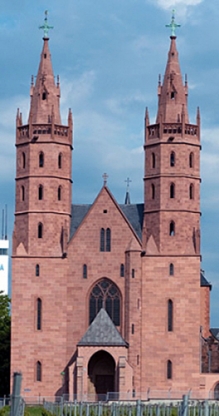

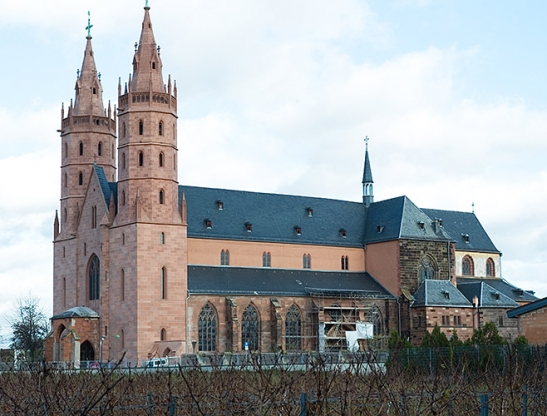

Liebfrauenkirche nach Instandsetzung der Turmfassade

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_16.jpg
2004

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_17.jpg
2005

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_15.jpg
2006

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_14.jpg
2007

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_13.jpg
2008

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_12.jpg
2009

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_13.jpg
2010

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_11.jpg

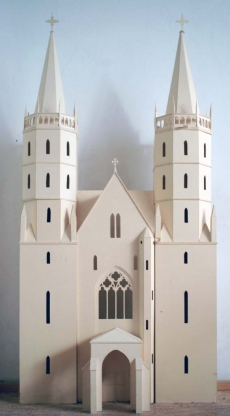

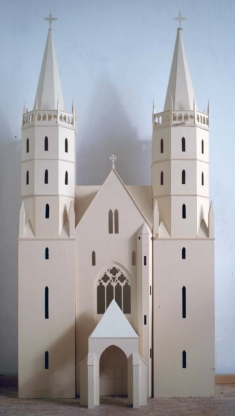

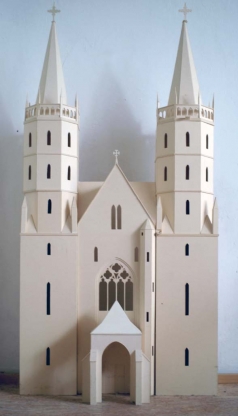

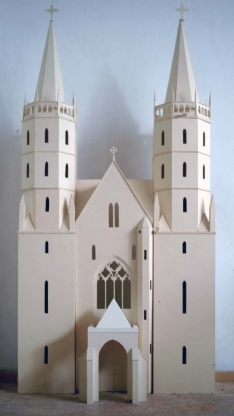

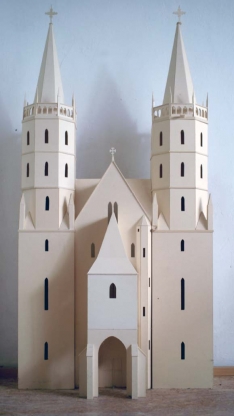

Modellstudien zur Vorhalle

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_10.jpg


http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_9.jpg


http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_8.jpg


http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_6.jpg
die schließlich ausgewählte Dachform

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_liebfrauen_neu_2.jpg

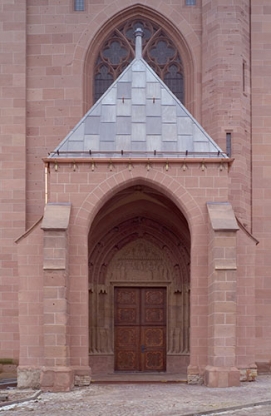

Vorhalle nach der Instandsetzung

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_HKArchitekten_Liebfrauenkirche_12.jpg

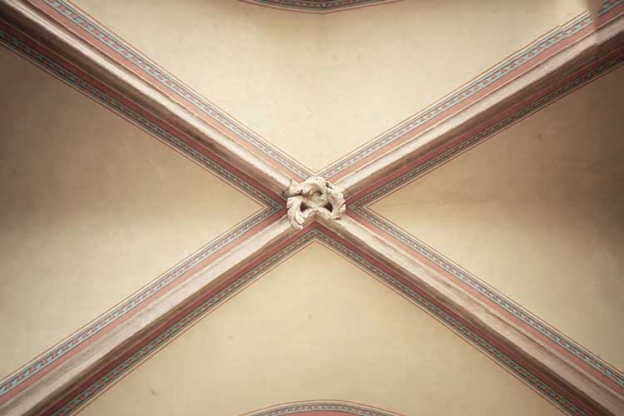

Gewölbe der Vorhalle nach der Instandsetzung

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_HKArchitekten_Liebfrauenkirche_13.jpg

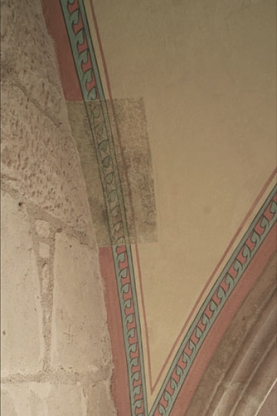

Gewölbedetail

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_HKArchitekten_Liebfrauenkirche_6.jpg


http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_1_Überblick.jpg

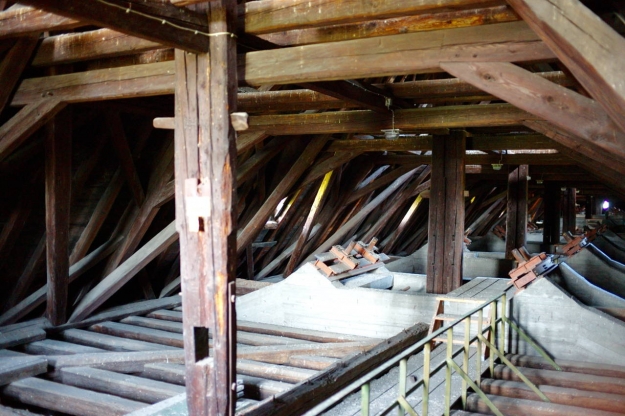

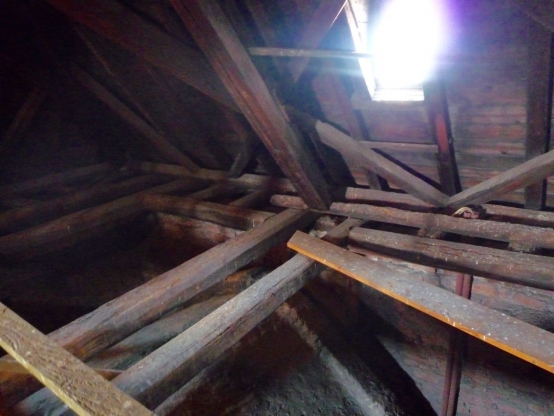

Dachstuhl von Westen

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_2_Überblick Det.jpg

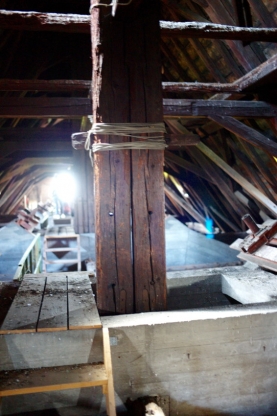

Hängesäule mit Stahlbetonjoch der 1960er Jahre

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_5_Detail Joch2_.jpg
Detail aus der Fügung der beiden Gebindesysteme

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_4_Det Seiten.jpg
Dachfußdetail im Chorjoch

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_170213_LFK_Dachstuhl_Übersicht.jpg

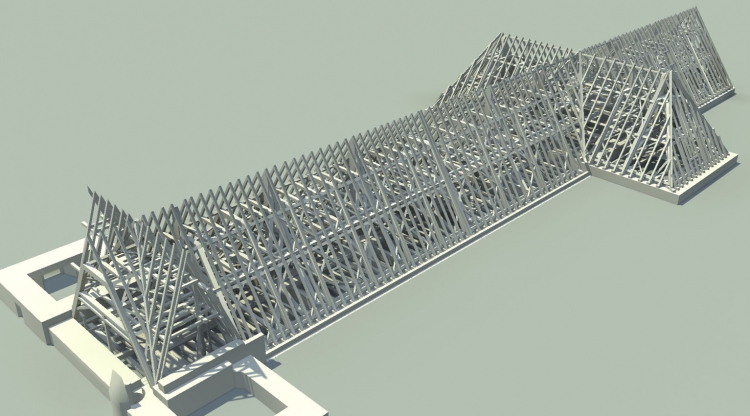

Räumliches Modell Überblick

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_170213_LFK_Dachstuhl_Innen_01.jpg

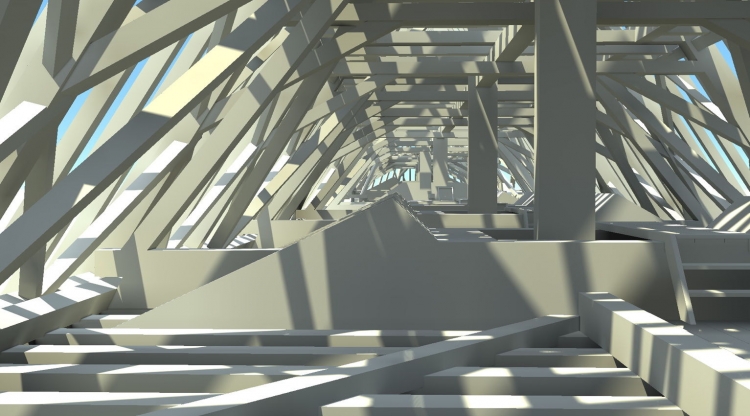

Innenraumaufnahme aus dem Modell

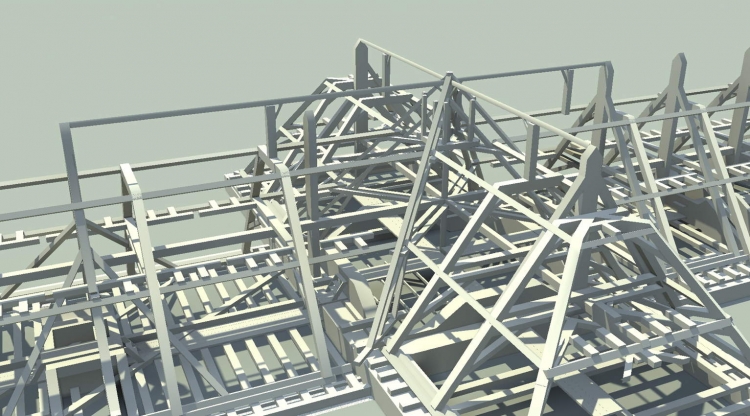

http://hamm-architektur-denkmalpflege.de/files/gimgs/th-17_170213_LFK_Dachstuhl_Vierung.jpg
Modelldetail der Vierung
